EPN 550 Złączki redukcyjne

Z zewnętrznym i wewnętrznym gwintem metrycznym wg EN 60423.

Pozwalają na zastosowanie tam gdzie jest konieczne zmniejszenie rozmiaru gwintu.
Zakres temperatury od -30 °C do +100 °C.

Stopień ochrony w zależności od łączenia z innymi komponentami.

Z dużym zewnętrznym gwintem metrycznym i małym wewnętrznym gwintem metrycznym.

Materiał	:	Poliamid PA 6 wzmocniony włóknem szklanym
Kolor	:	jasnoszary RAL 7035

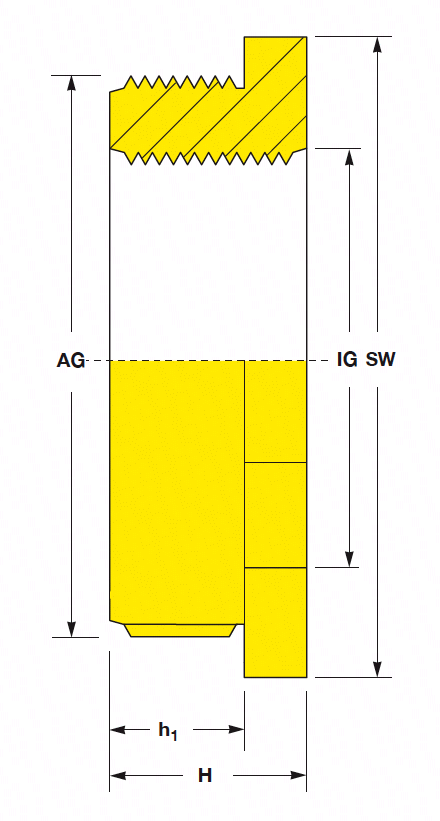

Złączki redukcyjne

Gwint zewnętrzny AG	Gwint wewnętrzny IG	Rozwartość klucza	Nr artykułu
M 16	M 12	SW 19	EPN 550/ M 16 - M 12
M 20	M 12	SW 24	EPN 550/ M 20 - M 12
M 20	M 16	SW 24	EPN 550/ M 20 - M 16
M 25	M 12	SW 32	EPN 550/ M 25 - M 12
M 25	M 16	SW 29	EPN 550/ M 25 - M 16
M 25	M 20	SW 29	EPN 550/ M 25 - M 20
M 32	M 12	SW 36	EPN 550/ M 32 - M 12
M 32	M 16	SW 36	EPN 550/ M 32 - M 16
M 32	M 20	SW 36	EPN 550/ M 32 - M 20
M 32	M 25	SW 36	EPN 550/ M 32 - M 25
M 40	M 16	SW 46	EPN 550/ M 40 - M 16
M 40	M 20	SW 46	EPN 550/ M 40 - M 20
M 40	M 25	SW 46	EPN 550/ M 40 - M 25
M 40	M 32	SW 46	EPN 550/ M 40 - M 32
M 50	M 20	SW 55	EPN 550/ M 50 - M 20
M 50	M 25	SW 55	EPN 550/ M 50 - M 25
M 50	M 32	SW 55	EPN 550/ M 50 - M 32
M 50	M 40	SW 55	EPN 550/ M 50 - M 40
M 63	M 25	SW 68	EPN 550/ M 63 - M 25
M 63	M 32	SW 68	EPN 550/ M 63 - M 32
M 63	M 40	SW 68	EPN 550/ M 63 - M 40
M 63	M 50	SW 68	EPN 550/ M 63 - M 50
PG 9	PG 7	SW 19	EPN 550/ PG 9 - PG 7
PG 11	PG 7	SW 22	EPN 550/ PG 11 - PG 7
PG 11	PG 9	SW 22	EPN 550/ PG 11 - PG 9
PG 13.5	PG 7	SW 24	EPN 550/ PG 13.5 - PG 7
PG 13.5	PG 9	SW 24	EPN 550/ PG 13.5 - PG 9
PG 13.5	PG 11	SW 27	EPN 550/ PG 13.5 - PG 11
PG 16	PG 9	SW 27	EPN 550/ PG 16 - PG 9
PG 16	PG 11	SW 27	EPN 550/ PG 16 - PG 11
PG 16	PG 13.5	SW 30	EPN 550/ PG 16 - PG 13.5
PG 21	PG 11	SW 32	EPN 550/ PG 21 - PG 11
PG 21	PG 13.5	SW 36	EPN 550/ PG 21 - PG 13.5
PG 21	PG 16	SW 32	EPN 550/ PG 21 - PG 16
PG 29	PG 13.5	SW 40	EPN 550/ PG 29 - PG 13.5
PG 29	PG 16	SW 40	EPN 550/ PG 29 - PG 16
PG 29	PG 21	SW 40	EPN 550/ PG 29 - PG 21
PG 36	PG 16	SW 60	EPN 550/ PG 36 - PG 16
PG 36	PG 21	SW 60	EPN 550/ PG 36 - PG 21
PG 36	PG 29	SW 50	EPN 550/ PG 36 - PG 29
PG 42	PG 21	SW 65	EPN 550/ PG 42 - PG 21
PG 42	PG 29	SW 65	EPN 550/ PG 42 - PG 29
PG 42	PG 36	SW 55	EPN 550/ PG 42 - PG 36
PG 48	PG 29	SW 70	EPN 550/ PG 48 - PG 29
PG 48	PG 36	SW 60	EPN 550/ PG 48 - PG 36
PG 48	PG 42	SW 70	EPN 550/ PG 48 - PG 42

Wszystkie wymiary podane są w mm. Inne wymiary na zapytanie. Zmiany techniczne zastrzeżone.
