EPN 740 Złączki rozszerzające z mosiądzu

Pozwalają na zastosowanie tam gdzie jest konieczne zwiększenie rozmiaru gwintu.

Z małym zewnętrznym gwintem metrycznym i dużym wewnętrznym gwintem metrycznym.

Materiał

Mosiądz niklowany CuZn39Pb3

Złączki rozszerzające z mosiądzu

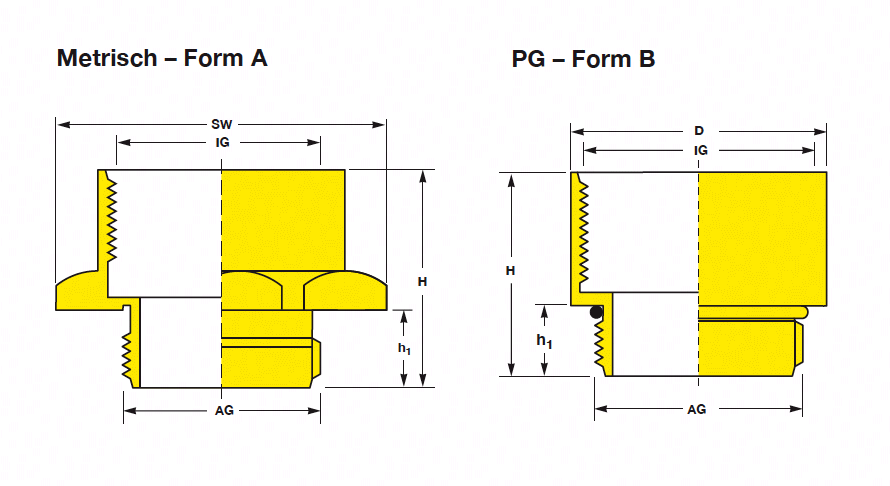

Gwint zewnętrzny AG	Gwint wewnętrzny IG	SW/D	Długość gwintu h1	Wysokość całkowita H	Typ	Nr artykułu
M 12	M 16	18.0	5.0	16.0	A	EPN 740/ M 12 - M 16
M 16	M 20	22.0	5.0	16.5	A	EPN 740/ M 16 - M 20
M 20	M 25	27.0	6.0	18.5	A	EPN 740/ M 20 - M 25
M 25	M 32	34.0	7.0	20.5	A	EPN 740/ M 25 - M 32
M 32	M 40	42.0	8.0	23.5	A	EPN 740/ M 32 - M 40
M 40	M 50	52.0	8.0	30.5	A	EPN 740/ M 40 - M 50
M 50	M 63	65.0	9.0	32.5	A	EPN 740/ M 50 - M 63
PG 7	PG 9	17.0	5.0	15.0	B	EPN 740/ PG 7 - PG 9
PG 9	PG 11	20.0	6.0	16.5	B	EPN 740/ PG 9 - PG 11
PG 11	PG 13.5	22.0	6.0	17.7	B	EPN 740/ PG 11 - PG 13.5
PG 11	PG 16	24.0	5.9	18.5	B	EPN 740/ PG 11 - PG 16
PG 13.5	PG 16	24.0	6.5	19.0	B	EPN 740/ PG 13.5 - PG 16
PG 16	PG 21	30.0	6.5	21.0	B	EPN 740/ PG 16 - PG 21
PG 21	PG 29	39.0	7.0	23.0	B	EPN 740/ PG 21 - PG 29
PG 29	PG 36	50.0	8.0	27.5	B	EPN 740/ PG 29 - PG 36
PG 36	PG 42	50.0	9.0	31.0	B	EPN 740/ PG 36 - PG 42
PG 42	PG 48	64.0	10.0	33.0	B	EPN 740/ PG 42 - PG 48

Wszystkie wymiary podane są w mm. Inne wymiary na zapytanie. Zmiany techniczne zastrzeżone.
