EPN 750 Złączki przejściowe z mosiądzu

Gwint zewnętrzny metryczny wg EN 60423

Gwint wewnętrzny PG wg EN 40430

Umożliwiają zmianę gwintu metrycznego na gwint PG.

Materiał

Mosiądz niklowany CuZn39Pb3

Złączki przejściowe z mosiądzu

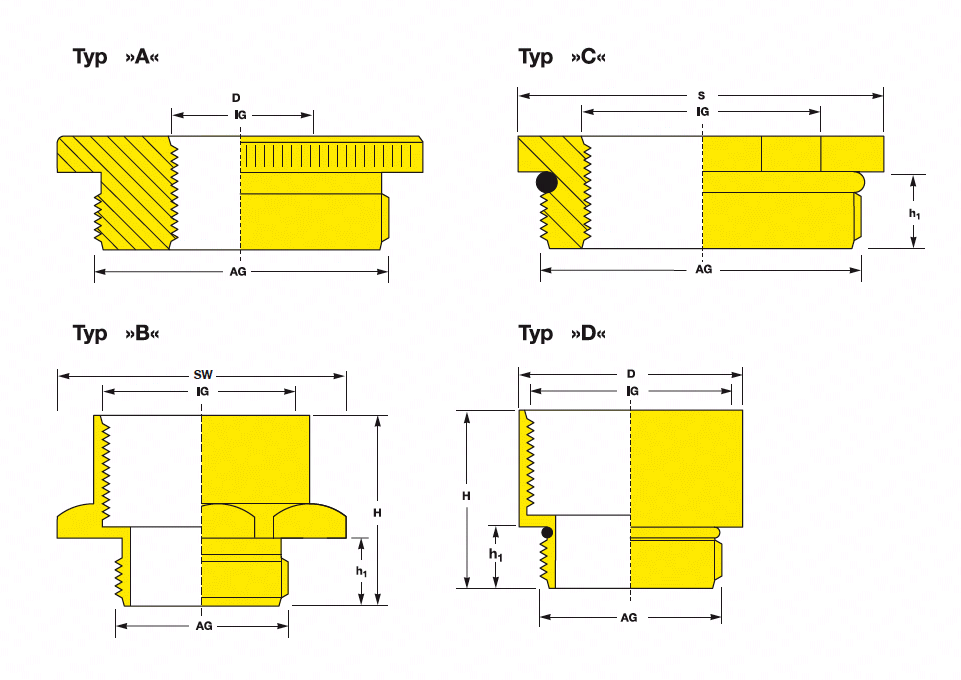

Gwint zewnętrzny AG	Gwint wewnętrzny IG	Typ	Rozwartość klucza SW	Ø zewnątrz D	Wysokość całkowita H	Długość gwintu h1	Nr artykułu
M 12	PG 7	B	SW 14	-	16.0	6.0	EPN 750/ M 12 - PG 7
M 12	PG 9	D	-	17.0	16.0	5.0	EPN 750/ M 12 - PG 9
M 16	PG 7	C	SW 17	-	8.0	5.0	EPN 750/ M 16 - PG 7
M 16	PG 9	B	SW 18	-	17.5	7.0	EPN 750/ M 16 - PG 9
M 16	PG 11	D	-	20.0	16.5	5.0	EPN 750/ M 16 - PG 11
M 20	PG 9	C	SW 22	-	9.1	5.9	EPN 750/ M 20 - PG 9
M 20	PG 11	B	SW 22	-	17.5	6.4	EPN 750/ M 20 - PG 11
M 20	PG 13.5	B	SW 22	-	19.0	6.5	EPN 750/ M 20 - PG 13.5
M 20	PG 16	D	-	24.0	19.5	6.0	EPN 750/ M 20 - PG 16
M 25	PG 9	C	SW 27	-	10.0	7.0	EPN 750/ M 25 - PG 9
M 25	PG 11	A	-	30.0	10.0	7.0	EPN 750/ M 25 - PG 11
M 25	PG 13.5	A	-	30.0	10.0	7.0	EPN 750/ M 25 - PG 13.5
M 25	PG 16	B	SW 27	30.0	18.1	7.0	EPN 750/ M 25 - PG 16
M 25	PG 21	D	-	30.0	22.5	7.0	EPN 750/ M 25 - PG 21
M 32	PG 16	C	SW 34	-	11.0	8.0	EPN 750/ M 32 - PG 13.5
M 32	PG 16	A	-	39.0	11.5	8.0	EPN 750/ M 32 - PG 16
M 32	PG 21	C	SW 34		11.1	8.0	EPN 750/ M 32 - PG 21
M 32	PG 29	D	-	39.0	25.0	8.0	EPN 750/ M 32 - PG 29
M 40	PG 16	C	SW 43	-	12.0	8.0	EPN 750/ M 40 - PG 16
M 40	PG 21	C	SW 43	-	12.0	8.0	EPN 750/ M 40 - PG 21
M 40	PG 29	C	SW 43	-	12.0	8.0	EPN 750/ M 40 - PG 29
M 40	PG 36	D	-	50.0	27.5	8.0	EPN 750/ M 40 - PG 36
M 50	PG 21	C	SW 55	-	13.0	9.0	EPN 750/ M 50 - PG 21
M 50	PG 29	A	-	57.0	12.0	9.0	EPN 750/ M 50 - PG 29
M 50	PG 36	C	SW 55	-	13.1	9.0	EPN 750/ M 50 - PG 36
M 50	PG 42	D	-	57.0	31.0	9.0	EPN 750/ M 50 - PG 42
M 50	PG 48	D	-	64.0	32.0	9.0	EPN 750/ M 50 - PG 48
M 63	PG 29	C	SW 65	-	14.0	10.0	EPN 750/ M 63 - PG 29
M 63	PG 36	A	-	70.0	14.5	10.5	EPN 750/ M 63 - PG 36
M 63	PG 42	A	-	70.0	14.5	10.5	EPN 750/ M 63 - PG 42
M 63	PG 48	B	SW 65		33.0	10.0	EPN 750/ M 63 - PG 48
PG 7	M 12	B	SW 14		15.0	5.0	EPN 750/ PG 7 - M 12
PG 9	M 16	B	SW 19		16.0	6.0	EPN 750/ PG 9 - M 16
PG 11	M 16	B	SW 22		16.0	6.0	EPN 750/ PG 11 - M 16
PG 13.5	M 20	B	SW 24		17.5	6.5	EPN 750/ PG 13.5 - M 20
PG 16	M 20	B	SW 27		17.5	6.5	EPN 750/ PG 16 - M 20
PG 16	M 25	B	SW 27		18.0	7.0	EPN 750/ PG 16 - M 25
PG 21	M 25	A	-		10.0	7.0	EPN 750/ PG 21 - M 25
PG 21	M 32	B	SW 36		19.5	8.0	EPN 750/ PG 21 - M 32
PG 29	M 40	B	SW 42		20.0	8.5	EPN 750/ PG 29 - M 40
PG 36	M 50	B	SW 55		23.0	9.0	EPN 750/ PG 36 - M 50
PG 42	M 63	B	SW 65		25.0	10.0	EPN 750/ PG 42 - M 63

Wszystkie wymiary podane są w mm. Inne wymiary na zapytanie. Zmiany techniczne zastrzeżone.
